سقف شیروانی
سقف شیروانی، یک نوع ساختار سقفی است که از بلوک‌های شیروانی تشکیل می‌شود. و به عنوان یک روش ساخت سریع و کارآمد، به ویژه در ساختمان‌های مسکونی و تجاری، مورد استفاده قرار می‌گیرد.
سقف شیروانی معمولاً از موادی مانند بتن یا فولاد سبک ساخته می‌شود و با نصب و اتصال چندین بلوک به یکدیگر، ساختار و شکل نهایی سقف را ایجاد می‌کنند. این بلوک‌ها در ابعاد استاندارد موجود بوده و شامل انواعی همچون بلوک‌های طولی، مستطیلی و متقارن می‌شوند.
بلوک‌های شیروانی ابتدا با استفاده از ملات بر روی سازه نصب و اتصال می‌شوند. پس از ثابت شدن بلوک‌ها، سطح سقف با انجام مراحلی همچون تسطیح، عایق‌کاری و پوشش با مصالح دیگر، آماده می‌شود.
سقف شیروانی به دلیل مقاومت و پایداری بالا، توانایی تحمل بارهای سقفی، و همچنین عملکرد برتر در عزل حرارتی و صوتی، توجه بسیاری را به خود جلب کرده است. همچنین، نصب و اجرای سریع سقف شیروانی منجر به کاهش هزینه‌های ساخت می‌شود.
انواع جنس‌های استفاده شده در سقف شیروانی بسیار متنوع هستند. به عنوان مثال، پوشش سقف دکرا از 8 لایه تشکیل شده است که شامل سنگ‌ریزه‌های طبیعی، اکرولیک پرایمر، آلیاژ مس، آلوزینک، گالوانیزه، رزین دو میکرونی، گالوانیزه و ضد باکتری می‌باشد. سایر انواع شامل پوشش سقف شینگل با استفاده از قیر پلیمری و گرانول معدنی، پوشش سقف ورقی با طرح سفال، پوشش سقف ایرانیت، پوشش سقف پلی کربنات و پوشش سقف آندولین نیز وجود دارند.
کاربردها:
1. ساختمان‌های مسکونی:
به علت سرعت و کارایی در نصب و همچنین توانایی تحمل بارهای سقفی، سقف شیروانی به خوبی در ساختمان‌های مسکونی مورد استفاده قرار می‌گیرد.
2. ساختمان‌های تجاری:
سقف شیروانی معمولاً در ساختمان‌های تجاری نظیر فروشگاه‌ها، سوپرمارکت‌ها، و رستوران‌ها استفاده می‌شود.
3. سالن‌های ورزشی:
سقف شیروانی به دلیل توانایی تحمل بارها و مناسب بودن برای ابعاد بزرگ فضاها، برای سالن‌های ورزشی انتخاب مناسبی به شمار می‌آید.
4. کارخانه‌ها و انبارها:
از طریق بهره‌گیری از قابلیت‌های سقف شیروانی، ساختمان‌های انبار و کارخانه با فضاهای بزرگ خود به خوبی بهره می‌برند.
5. ساختمان‌های عمومی:
سقف شیروانی در ساختمان‌های عمومی از قبیل مدارس، بیمارستان‌ها، و دانشگاه‌ها نیز مورد استفاده قرار می‌گیرد.
به طور کلی، سقف شیروانی با توجه به مزایایی از قبیل مقاومت، سرعت نصب، و عملکرد موثر در عزل حرارتی و صوتی، همچنین اقتصادی بودن، در صنعت ساختمان با ارزش بسیار زیادی روبه‌رو است.
سقف شیروانی چیست و از چه اجزایی تشکیل شده است؟
سقف شیروانی نوعی پوشش سقف است که برخلاف سقف‌های تخت، دارای شیب مشخصی نسبت به سطح افق است. این شیب که معمولاً بین ۱۵ تا ۴۵ درجه (و در مناطق پربرف تا ۶۰ درجه) متغیر است، امکان تخلیه‌ی سریع آب باران و سُر خوردن برف را فراهم می‌کند. ساختار کلی یک سقف شیروانی از چند بخش اصلی تشکیل می‌شود:

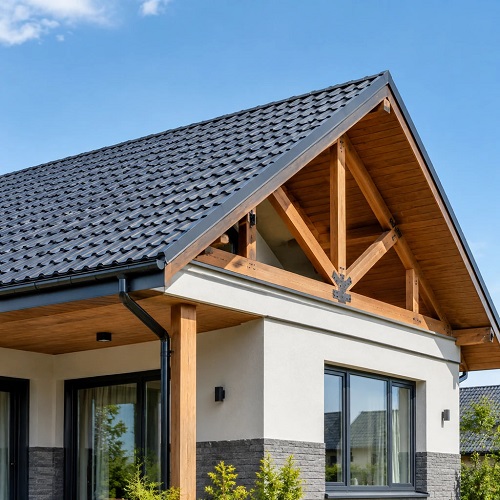

خرپا یا اسکلت باربر: ستون فقرات سقف شیروانی است و می‌تواند از پروفیل‌های فولادی (قوطی، نبشی، ناودانی، تیرآهن) یا چوب ساخته شود. خرپاها با فواصل مشخص روی دیوارهای باربر یا ستون‌های سازه قرار می‌گیرند و وظیفه‌ی انتقال بار سقف به سازه‌ی اصلی را بر عهده دارند. طراحی خرپا بر اساس دهانه، بار برف، بار باد و نوع پوشش نهایی محاسبه می‌شود.
لاپه (پرلین): پروفیل‌هایی که به صورت عمود بر خرپاها نصب می‌شوند و بستر نصب پوشش نهایی را تشکیل می‌دهند. فاصله‌ی لاپه‌ها به نوع ورق یا سفال انتخابی بستگی دارد و معمولاً بین ۶۰ تا ۱۲۰ سانتی‌متر است.
تیرریز و بادبند: اعضای مهاربندی که پایداری جانبی سقف را در برابر نیروی باد و زلزله تأمین می‌کنند. نادیده گرفتن بادبندی یکی از شایع‌ترین خطاهای اجرایی است که می‌تواند به کنده شدن کل سقف در طوفان منجر شود.
لایه‌ی زیرین (آندرلایمنت): غشایی از جنس قیر و گونی، ایزوگام، فوم یا ورق‌های پلیمری که زیر پوشش نهایی قرار می‌گیرد و نقش دفاع دوم در برابر نفوذ آب را ایفا می‌کند.
پوشش نهایی: لایه‌ی رویی و قابل مشاهده‌ی سقف که هم عملکرد حفاظتی و هم نقش زیبایی‌شناختی دارد.
اجزای تکمیلی: شامل ناودان، آبرو، درپوش تیزه (کله‌گی)، فلاشینگ، برف‌گیر و دریچه‌های تهویه که بدون آن‌ها سقف شیروانی عملکرد کاملی نخواهد داشت.
انواع سقف شیروانی از نظر فرم هندسی
سقف یک‌شیبه (Shed Roof): ساده‌ترین نوع که تنها یک سطح شیب‌دار دارد. اجرای آسان، هزینه‌ی پایین و ظاهری مدرن از ویژگی‌های آن است. برای الحاقات ساختمانی، انباری‌ها و معماری مینیمال کاربرد دارد.

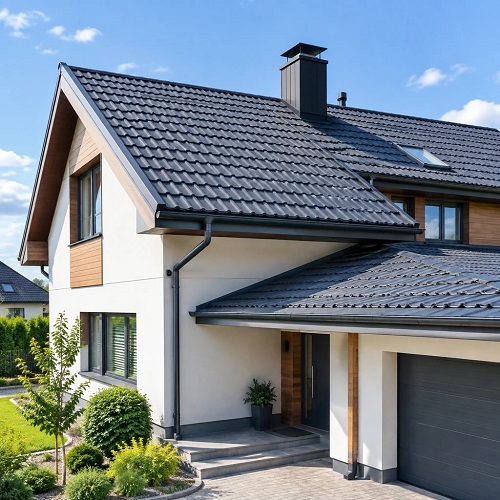

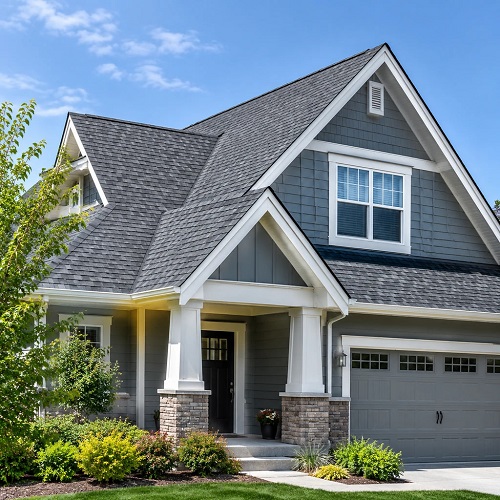

سقف دوشیبه یا جناغی (Gable Roof): رایج‌ترین فرم سقف شیروانی که از دو سطح شیب‌دار تشکیل شده و در رأس به یکدیگر می‌رسند. تخلیه‌ی آب عالی، فضای زیرشیروانی مناسب و اجرای اقتصادی از مزایای آن است.
سقف چهارشیبه (Hip Roof): در این نوع، هر چهار ضلع ساختمان دارای شیب هستند. مقاومت بسیار بالایی در برابر باد دارد و از نظر بصری متعادل‌تر به نظر می‌رسد، اما اجرای پیچیده‌تر و هزینه‌ی بیشتری دارد.
سقف شکسته یا مانسارد (Mansard): دارای دو شیب متفاوت در هر سمت است؛ شیب پایینی تند و شیب بالایی ملایم. این فرم که ریشه در معماری فرانسوی دارد، فضای قابل استفاده‌ی زیرشیروانی را به حداکثر می‌رساند.
سقف گامبرل (Gambrel): مشابه مانسارد اما تنها در دو سمت، که بیشتر در انبارها و خانه‌های روستایی سبک آمریکایی دیده می‌شود.
سقف پروانه‌ای (Butterfly): دو سطح شیب‌دار که به سمت مرکز پایین می‌آیند و فرمی شبیه بال پروانه ایجاد می‌کنند. در معماری معاصر برای جمع‌آوری آب باران استفاده می‌شود.
سقف‌های ترکیبی و چندوجهی: ترکیبی از فرم‌های فوق که در ساختمان‌های بزرگ با پلان نامنظم به کار می‌رود.
انواع پوشش نهایی سقف شیروانی
ورق گالوانیزه
متداول‌ترین و اقتصادی‌ترین گزینه در ایران است. ورق فولادی پوشش‌داده‌شده با روی که مقاومت خوبی در برابر زنگ‌زدگی دارد. در انواع کرکره‌ای، ذوزنقه‌ای و سینوسی تولید می‌شود. سبکی وزن، سرعت نصب بالا و قیمت مناسب مزایای آن هستند، اما عایق حرارتی و صوتی ضعیفی دارد و صدای برخورد باران روی آن آزاردهنده است.
ورق رنگی (شیروانی رنگی)
همان ورق گالوانیزه که با پوشش پلی‌استر یا PVDF رنگ‌آمیزی شده است. علاوه بر افزایش طول عمر، تنوع رنگی گسترده‌ای ایجاد می‌کند و امکان هماهنگی با نمای ساختمان را فراهم می‌سازد.
ورق آلومینیوم
سبک‌تر از گالوانیزه و کاملاً مقاوم در برابر خوردگی. برای مناطق ساحلی و شرجی که رطوبت و نمک هوا عامل تخریب است، گزینه‌ای ایده‌آل محسوب می‌شود، هرچند قیمت بالاتری دارد.
سفال (سرامیکی و بتنی)
سفال گزینه‌ای سنتی و در عین حال بادوام است که عمری بین ۵۰ تا ۱۰۰ سال دارد. عایق حرارتی عالی، مقاومت در برابر آتش و زیبایی چشمگیر از مزایای آن است. اما وزن سنگین (۴۰ تا ۶۰ کیلوگرم بر مترمربع) نیازمند سازه‌ی قوی‌تر و محاسبات دقیق است.

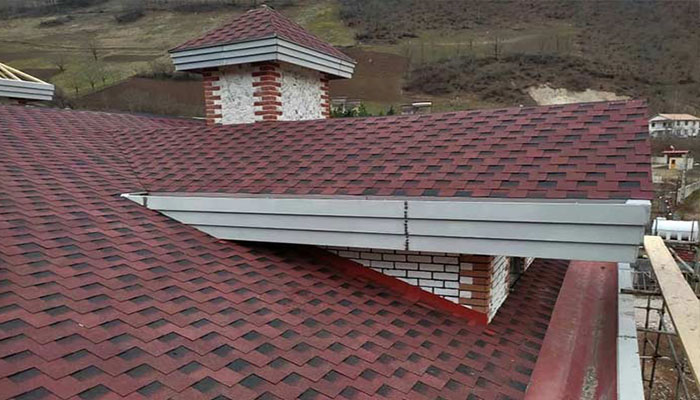

شینگل (آسفالتی)
ورقه‌های انعطاف‌پذیر ساخته‌شده از الیاف شیشه، قیر اصلاح‌شده و دانه‌های معدنی رنگی. وزن کم، انعطاف بالا برای اجرا روی فرم‌های منحنی، عایق‌بندی مناسب و تنوع طرح از ویژگی‌های شینگل است. عمر مفید آن معمولاً ۲۰ تا ۳۰ سال است.
ساندویچ پانل
پانل‌هایی دولایه از ورق فلزی با هسته‌ی فوم پلی‌اورتان یا پشم سنگ. عایق‌بندی حرارتی و صوتی فوق‌العاده، نصب سریع و ظاهر تمیز آن را به گزینه‌ای محبوب برای سوله‌ها، ویلاها و ساختمان‌های صنعتی تبدیل کرده است.
پوشش‌های نوین
ورق‌های پلی‌کربنات شفاف برای نورگیری، ورق‌های مسی برای بناهای خاص، سنگ‌های لوح (اسلیت) و پنل‌های خورشیدی یکپارچه از جمله گزینه‌های پیشرفته‌تر هستند.
مراحل اجرای سقف شیروانی
۱. مطالعه و طراحی: بررسی نقشه‌های معماری، تعیین فرم سقف، محاسبه‌ی بار برف و باد منطقه، انتخاب مقاطع فولادی و طراحی خرپا توسط مهندس سازه.
۲. آماده‌سازی بستر: تراز کردن سطح بام یا کلاف بتنی، نصب صفحه‌ستون‌ها (بیس‌پلیت‌ها) و تعیین نقاط اتکای خرپاها.
۳. ساخت خرپاها: برش، مونتاژ و جوشکاری قطعات که می‌تواند در کارگاه ساخت یا در محل پروژه انجام شود. ساخت کارگاهی دقت بالاتری دارد.
۴. نصب و تراز خرپاها: بالا بردن خرپاها با جرثقیل یا بالابر، قرار دادن روی نقاط اتکا، تراز کردن دقیق و جوشکاری نهایی.
۵. بادبندگذاری: نصب مهاربندهای طولی و عرضی برای تأمین پایداری مجموعه.
۶. نصب لاپه‌ها: با فواصل محاسبه‌شده و به صورت کاملاً موازی و هم‌تراز.
۷. اجرای عایق و لایه‌ی زیرین: نصب پشم شیشه، پشم سنگ، فوم یا ایزوگام بسته به طراحی.
۸. نصب پوشش نهایی: شروع از پایین‌ترین ردیف به سمت بالا با رعایت همپوشانی (اورلپ) مناسب و استفاده از پیچ‌های سرمته‌ای واشردار.
۹. اجرای جزئیات: نصب درپوش تیزه، فلاشینگ محل تلاقی سقف با دیوار یا دودکش، ناودان، آبرو و برف‌گیر.
۱۰. آب‌بندی و کنترل نهایی: درزگیری با چسب پلی‌اورتان یا سیلیکون و تست آب‌بندی.
مزایای سقف شیروانی
دفع مؤثر آب و برف: شیب سقف مانع از تجمع آب و ایجاد آبگرفتگی می‌شود که مهم‌ترین عامل نفوذ رطوبت و تخریب سقف‌های تخت است.
افزایش عمر ساختمان: با جلوگیری از نفوذ رطوبت به سازه، از پوسیدگی میلگردها، ترک‌خوردگی بتن و ریزش گچ جلوگیری می‌کند.
ایجاد فضای اضافی: فضای زیرشیروانی می‌تواند به انباری، اتاق خواب مهمان یا فضای تأسیساتی تبدیل شود.
بهبود عایق‌بندی حرارتی: لایه‌ی هوای محبوس میان سقف اصلی و شیروانی نقش عایق طبیعی را ایفا می‌کند و مصرف انرژی را کاهش می‌دهد.
زیبایی و تنوع معماری: سقف شیروانی به ساختمان هویت بصری خاصی می‌بخشد و امکان استفاده از رنگ‌ها و فرم‌های متنوع را فراهم می‌کند.
سرعت اجرا: در مقایسه با بسیاری از سیستم‌های پوششی، اجرای سقف شیروانی فلزی نسبتاً سریع و خشک است.
قابلیت بازسازی: می‌توان آن را روی ساختمان‌های قدیمی دارای سقف تخت مشکل‌دار اجرا کرد.
معایب و چالش‌ها
افزایش بار مرده سازه: به‌ویژه در پوشش‌های سنگین مانند سفال، که نیازمند بررسی ظرفیت سازه‌ی موجود است.
آسیب‌پذیری در برابر باد شدید: در صورت ضعف در بادبندی یا اتصالات، خطر کنده شدن ورق‌ها وجود دارد.
انتقال صدا: پوشش‌های فلزی بدون عایق، صدای باران و تگرگ را تشدید می‌کنند.
هزینه‌ی نگهداری: نیاز به بازرسی دوره‌ای اتصالات، رنگ‌آمیزی مجدد و تعویض واشرهای پوسیده.
محدودیت در برخی مقررات شهری: در بعضی مناطق، اجرای سقف شیروانی به دلیل افزایش ارتفاع ساختمان نیازمند مجوز است.
عوامل مؤثر بر قیمت
قیمت نهایی سقف شیروانی به مجموعه‌ای از عوامل بستگی دارد: متراژ و ابعاد دهانه، ارتفاع و درجه‌ی شیب، پیچیدگی فرم هندسی، نوع و ضخامت پروفیل‌های فلزی، جنس پوشش نهایی، میزان و نوع عایق‌کاری، شرایط دسترسی به محل پروژه، هزینه‌ی حمل و نقل، اجاره‌ی جرثقیل و دستمزد اجرا. معمولاً هزینه‌ی مصالح حدود ۶۰ تا ۷۰ درصد و اجرت حدود ۳۰ تا ۴۰ درصد کل هزینه را تشکیل می‌دهد.
نکات کلیدی برای اجرای اصولی
استفاده از پروفیل‌های استاندارد با ضخامت کافی، جوشکاری با الکترود مناسب و توسط جوشکار ماهر، رنگ‌آمیزی ضدزنگ کامل تمام سطوح فلزی، رعایت دقیق میزان همپوشانی ورق‌ها، استفاده از پیچ‌های واشردار EPDM به جای میخ، پیش‌بینی تهویه‌ی مناسب در فضای زیرشیروانی برای جلوگیری از تعریق، و طراحی صحیح سیستم آبرو با شیب کافی از جمله نکاتی هستند که کیفیت و طول عمر سقف را تضمین می‌کنند.
نگهداری و مراقبت
بازدید دوره‌ای حداقل دو بار در سال (پیش از فصل بارندگی و پس از آن) ضروری است. تمیز کردن ناودان‌ها از برگ و زباله، بررسی شل شدن پیچ‌ها، ترمیم نقاط زنگ‌زده، کنترل آب‌بندی درزها و اطمینان از سالم بودن درپوش تیزه، از اقدامات ساده‌ای هستند که می‌توانند عمر سقف را سال‌ها افزایش دهند و از هزینه‌های سنگین تعمیرات اساسی جلوگیری کنند.
